針對LAN接口實現多網段劃分

【應用拓撲結構】

注意：建議設置的電腦連接在路由器5號接口，該接口保持默認VLAN1。

針對上圖所示的網絡拓撲結構，基本設置步驟如下：

（1）路由器添加VLAN

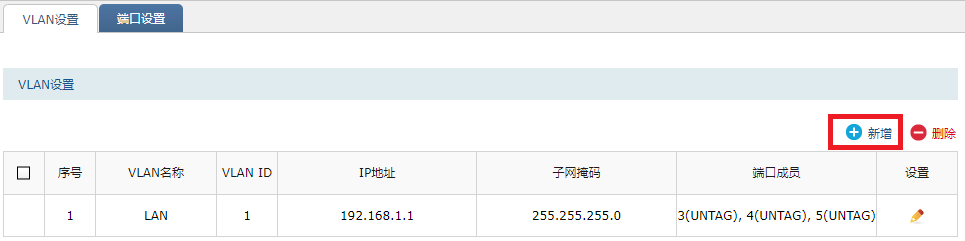

點擊“基本設置”---“VLAN設置”， 如下圖所示。

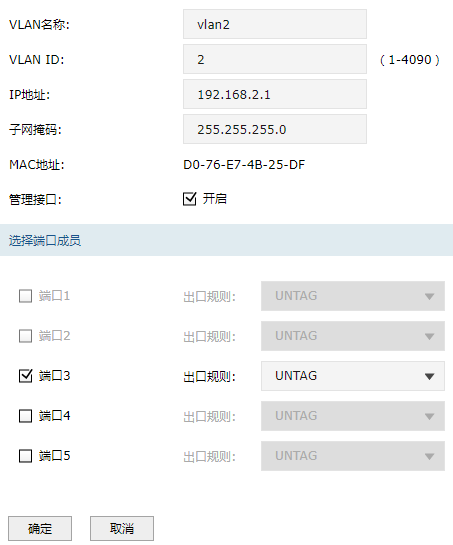

點擊“新增”，新增vlan2，并設置相關參數。

VLAN名稱：任意填寫，本例中為“vlan2”；

VLAN ID：設置該VLAN的 ID號，本例中為“2”；

IP地址：VLAN接口的IP地址，即內部網絡的網關地址，本例為“192.168.2.1”；

子網掩碼：VLAN接口的子網掩碼，與IP地址組合確定子網的范圍，本例為標準C類子網掩碼“255.255.255.0”；

管理接口：如果需要通過這個子網訪問路由器界面，則勾選，如不需要，可不勾選。

管理端口成員：勾選端口3，出口規則設置為“UNTAG”；

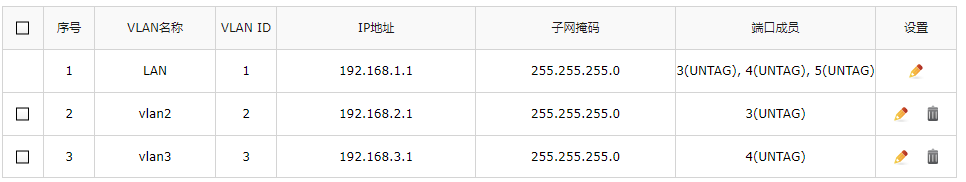

vlan3同理設置。設置完成，如下圖所示。

（2）修改端口PVID

點擊“基本設置”---“端口設置”，修改端口的PVID，如下圖所示。

端口3：本例中修改PVID為2；

端口4：本例中修改PVID為3；

設置完畢，點擊“設置”，保存配置。至此VLAN設置完成。

（3）添加新增的VLAN的DHCP服務器

點擊“基本設置”---“LAN設置”---“DHCP服務”，如下圖所示。

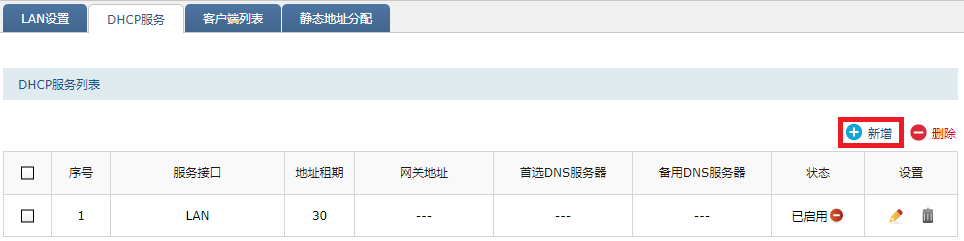

點擊“新增”，如下圖所示。

服務接口：選擇劃分的vlan接口，本例中選擇“vlan2”。

開始地址：填寫開始地址，如“192.168.2.100”；

結束地址：填寫結束地址，如“192.168.2.200”；

網關地址：可不填寫，也可以填寫，本例中設置“192.168.2.1”；

缺省域名：不填寫；

首選DNS：填寫當地的寬帶線路的首選DNS，本例中設置電信公共DNS服務器IP地址“114.114.114.114”；

備用DNS：填寫當地的寬帶線路的備用DNS，本例中設置谷歌公共DNS服務器IP地址“8.8.8.8”；

Option60：不填寫；

Option138：不填寫；

狀態：“勾選”啟用。

點擊“確定”，添加完成。

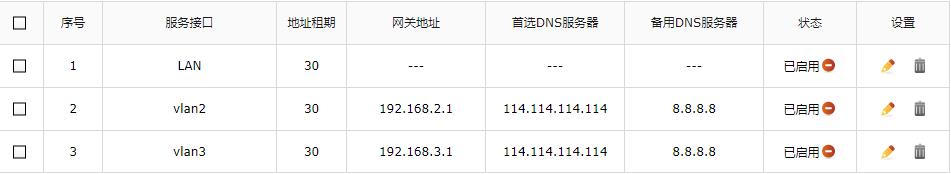

VLAN3同理設置。設置完成，如下圖所示。

至此，路由器劃分多網段功能完成。電腦接在端口3下接的交換機可獲取到vlan2網段地址；接在端口4下接的交換機可獲取到vlan3網段地址，均可以連接外網。

路由器一個接口對接多個網段（需配合交換機802.1Q VLAN使用）

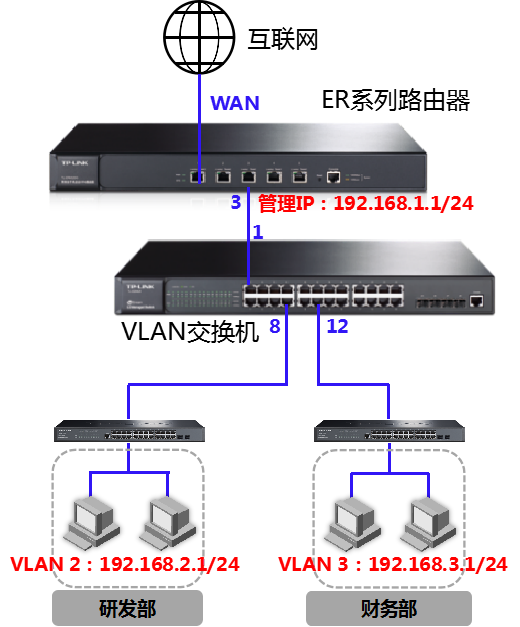

【應用拓撲結構】

針對上圖所示的網絡拓撲結構，基本設置步驟如下：

（1）路由器添加VLAN

點擊“基本設置”---“VLAN設置”，如下圖所示。

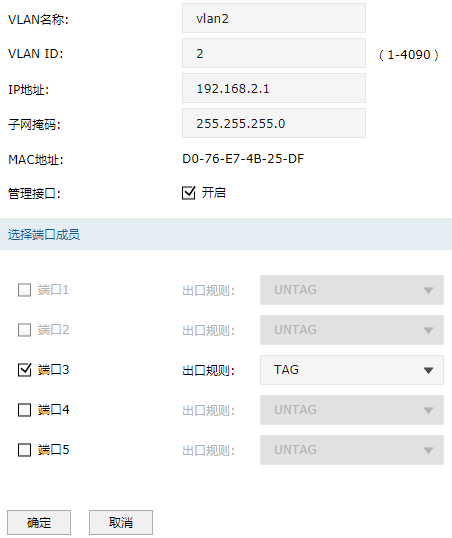

點擊“新增”，新增vlan2，并設置相關參數。如下圖所示。

VLAN名稱：任意填寫，本例中為“vlan2”；

VLAN ID：設置該VLAN的 ID號，本例中為“2”；

IP地址：VLAN接口的IP地址，即內部網絡的網關地址，本例為“192.168.2.1”；

子網掩碼：VLAN接口的子網掩碼，與IP地址組合確定子網的范圍，本例為標準C類子網掩碼“255.255.255.0”；

管理接口：如果需要通過這個子網訪問路由器界面，則勾選，如不需要，可不勾選。

管理端口成員：勾選端口3，出口規則設置為“TAG”；

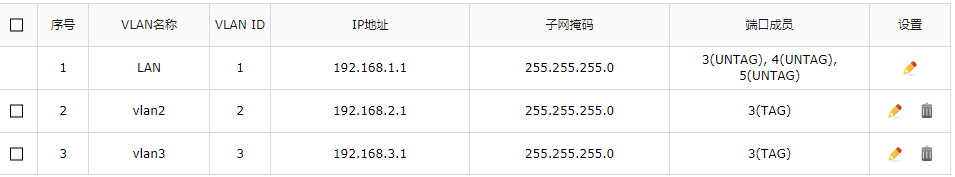

vlan3同理設置。設置完成，如下圖所示。

至此VLAN設置完成。

（2）添加新增的VLAN的DHCP服務器

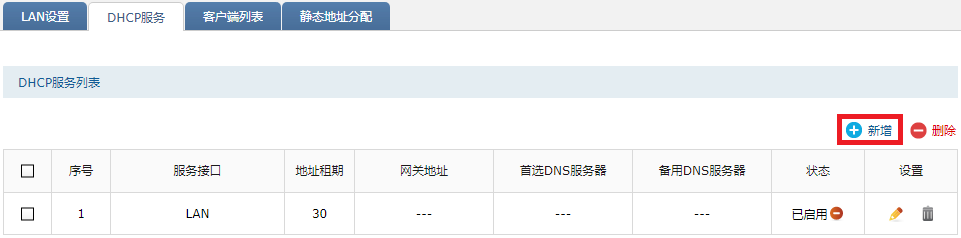

點擊“基本設置”---“LAN設置”---“DHCP服務”，如下圖所示。

點擊“新增”，如下圖所示。

服務接口：選擇劃分的vlan接口，本例中選擇“vlan2”。

開始地址：填寫開始地址，如“192.168.2.100”；

結束地址：填寫結束地址，如“192.168.2.200”；

網關地址：可不填寫，也可以填寫，本例中設置“192.168.2.1”；

缺省域名：不填寫；

首選DNS：填寫當地的寬帶線路的首選DNS，本例中設置電信公共DNS服務器IP地址“114.114.114.114”；

備用DNS：填寫當地的寬帶線路的備用DNS，本例中設置谷歌公共DNS服務器IP地址“8.8.8.8”；

Option60：不填寫；

Option138：不填寫；

狀態：“勾選”啟用。

點擊“確定”，添加完成。

vlan3同理設置。設置完成，如下圖所示。

至此，路由器劃分多網段功能設置完成。接下來配置交換機802.1Q VLAN對接。

（3）交換機802.1Q VLAN設置

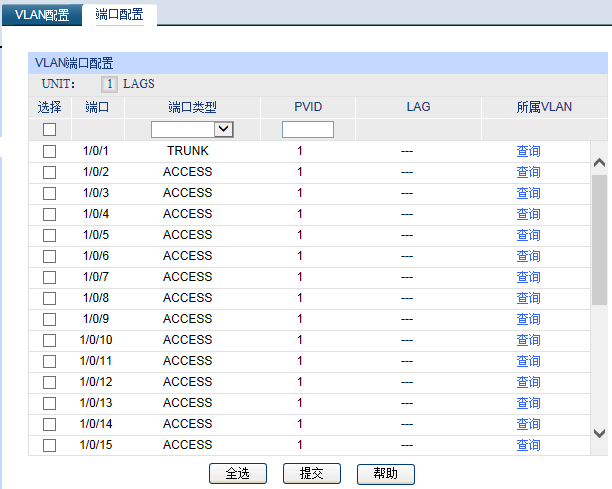

打開交換機管理界面，對接路由器的交換機的1號接口的端口類型設置為“TRUNK”，如下圖所示。

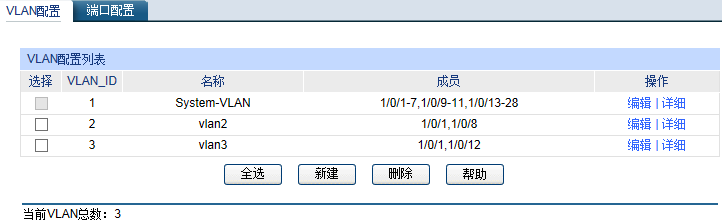

新增vlan2和vlan3，vlan2包含1號和8號接口；vlan3包含1號和12號接口。添加完成，保存配置。如下圖所示。

至此設置完畢，電腦接在交換機8號口下的接入交換機，可獲取到vlan2網段地址；接在交換機12號口下的交換機，可獲取到vlan3網段地址，均可上網。
